半导体激光打标机Q电源E004报警故障诊断

        半导体激光打标机数字Q电源出现E004报警错误是什么原因呢?只有数字Q驱动电源才有这个报警的提示,老式的模拟驱动电源没有,只有一个RF射频运行的指示灯和power的电源运行指示灯,还有一个ALARM灯的报警灯,一般出现E004报警和ALARM灯的报警是一样的故障原因。

半导体激光打标机
        Q电源的面板出现E004报警的现象处理办法:
        1.首先要检查Q电源的输出RF射频功率是否正常,如果有RF射频功率检测计就很轻松的能够处理,一般来说有两种情况,一个是无RF射频输出,第二个是输出的RF射频功率不足,两者通常会导致激光漏光的现象,这个需要注意检查光路的情况。
        2.造成激光打标机E004报警的原因是Q开关损坏,由于Q开关不能吸收RF射频功率,造成RF反射功率过大引发Q电源的报警。这里很容易给人造成一种错觉是Q电源坏了,实际上是Q开关晶体坏了造成的。
        如图Q电源和Q开关:

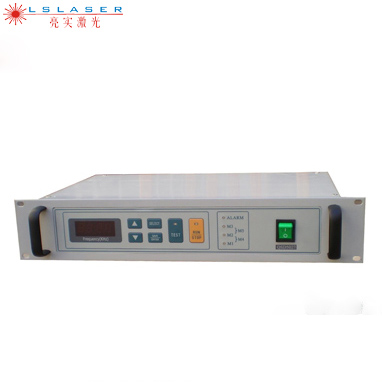

数字Q电源

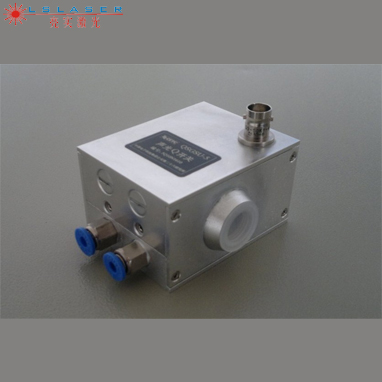

Q开关
        3.目前来说,Q开关坏的几率是最大的,Q电源坏的很少,一般来说,射频功率不足是主要的现象。发生这个情况,首先是要检查Q开关是否正常,如果有备用的Q开关可以直接换上去就会知道了,一目了然的。
        4.需要特别留心的是很容易被人忽视的细节就是RF射频线的损坏,虽然这种情况的概率很小,但是我们在实际检修过程中也是遇到过的,RF射频线的连接处出现脱焊、虚焊、开路也是会造成反射功率过大引发E004报警现象。只要用万用表检测RF射频线的通断就能很快检查出来,还要注意RF射频线两根线是不能短路的,短路也会报警。
        5.注意检查激光冷水机的温度是否正常,如果制冷系统故障,不能降低水温,控制水温在一定的温度范围内,Q开关就会因为温度过高而无法正常工作,导致发射功率过大引发E004报警,这一点也是很容易被忽视的细节。
        6.发生E004报警时,用手摸一下Q开光射频线连接处,是否线头有发烫的现象,如果有,立即关闭设备电源,RF射频功率有泄漏,关机后按照我们的步骤顺序逐步进行检查。
