激光切割机更换激光管的方法示范

        随着CO2激光切割机在皮革行业的广泛使用,给传统的服装加工行业带来了一次技术革命,目前CO2激光切割机大量分布在长江三角洲和珠江三角洲地区,这两个区域内的服装裁剪应用非常广泛,传统的布匹裁剪,皮革裁剪现在大多使激光来完成,像牛仔部的直接一次成型,雕花都是使用CO2激光切割机来实现的,但是地理位置分布不一样,叫法也就有了却别,很多地方把它叫做激光雕刻机,但是它真正的名称应该是激光切割机,虽然它具有雕刻的功能。
        下面这张图形就是CO2激光切割机,如图所示:

        CO2激光切割机更换激光管准备
        CO2激光切割机的核心组件就是CO2激光管,也叫CO2玻璃管激光器,我们再来看几张图,了解它的构造和原理。如下图所示:
        即将更换的CO2激光管

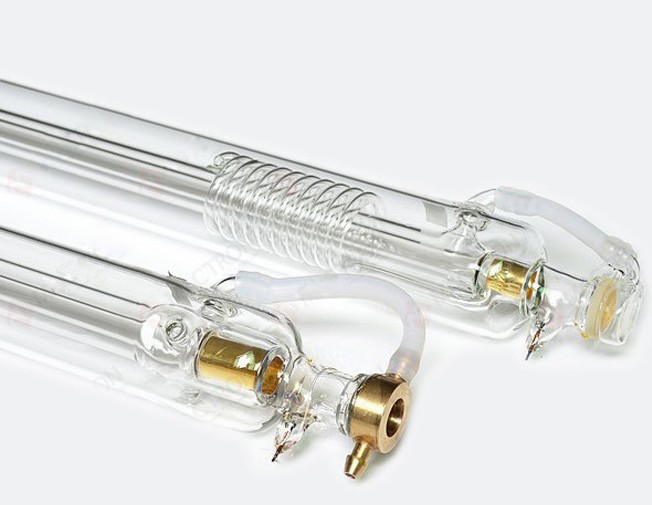

        CO2激光管细节
        拆卸旧的激光管的顺序如下:
        1、首先将激光设备的总电源切断,以免造成有漏电现象而引发安全事故。
        2、打开激光设备的后盖,放在安全位置,以防摔倒砸到人。
        3、然后用起子将固定激光管的螺丝拆掉,一共有两边,固定的螺丝有两颗。
        4、把坏的激光管的两根电源线用斜口钳夹断。
        5、把两根水管拔下来,注意不要把水管拉断了,等下还有用的。
        6、把新的激光管小心翼翼的从箱子中取出,拆掉上面的出光口密封纸,把固定在激光管上的减震泡沫去掉。
        7、将位置对好,注意两边的间距。把正负极的电源线接好,不要把正负极接反了。
        8、所有裸露的电线都要有绝缘胶带包好,防止漏电事故。
        9、把水管接好,注意一定要用扎带扎一下,防止时间久了松动出现漏水的事故。
        10、到这一步更换激光管的工作就完成了,但是我们换了管子,就必须要重新调试激光,因为激光会出现误差。
        11、调光。把光调到中心位置就好了。
        12、光调试好后,将后盖板装上,整个过程就全部完成了。
       在更换激光管的过程中,任何一个环节都不能错,一个小小的错误就会造成设备的损坏,请大家一定要小心谨慎。接下来和大家介绍激光管的相关知识。
       CO2激光管是有双层结构的玻璃管组成,在内层的玻璃管两端安装有光学镜片,在内部管子的外侧还有一层接通水流,让水流的运行来带走产生激光产生的热量,来保护两端的激光镜片。如果没有冷却水的作用,只要几十秒,甚至十多秒的时间,光学镜片就会因为温度过高而烧坏,那么产生的结果就是很可能导致CO2激光管报废,这个是非常严重的后果,所以我们在给激光管通电的同时,在激光电源的输出端会流出水保护的接口,主要的功能就是一旦没有水循环的情况下,激光器自动切断输出,一次来保护激光管的安全,这个和我们常见的半导体激光器是一样的,即使是现在的风冷光纤激光器,也是有它的散热的原理,通过金属,主要是铜的大范围接触,用导热硅脂将产生的热量导走,任何利用风扇将其散失掉。

       亮实激光出售的上海CO2激光管,模式好(基膜达98%以上)、光斑小(3-5mm)、功率大(1.0米达50W以上,1.2米达75W,1.6米达85W),输出电流低(起辉电压2-3MA),特别适合激光雕刻、激光有机玻璃切割、激光刻章、激光鞋面打孔、激光服装裁剪等方面使用。凭我们多年的应用经验,能让您选择好的激光管,正常使用半年到两年不等(具体看使用过程的维护保养情况,勤换水,使用连续时间不长,注意调整光路,不盲目加大功率使用,经常清洗镜片每次使用4个小时后注意停机冷却等等,做到这样的维护水平,激光管会更耐用。)
CO2激光管的型号如下表所示:

型号

长度(mm

管径(mm

工作电流(mA

功率(W

质保期(月)

S120

1200

80

25

90

10

S140

1400

80

26

120

10

S165

1650

80

28

150

10

S185

1850

80

28

170

10

S200

2000

80

30

180

10

       CO2激光管的功率一般分为40瓦,60瓦、80瓦、100瓦、130瓦、150瓦、170瓦等。功率的增大,导致激光管的体积增大,内部存有的CO2气体要多一些,在高压作用下,CO2气体发生电离,气体受激辐射产生激光,当不断产生的激光通过内部的两个镜片在激光腔体内产生谐振,功率就会不断的增强,于是产生激光,通过输出口输出,也就是输出镜片端输出。
        保修事项:由于CO2激光管的特殊性,出厂经过严格的测试,出厂后如果客户自己没有给激光管通水造成激光管镜片烧坏,一律不予免费保修!敬请大家见谅!


       (警告:本文内容是上海亮实激光科技有限公司原创作品,版权所有:http://www.shlslaser.com转载请注明出处!)
